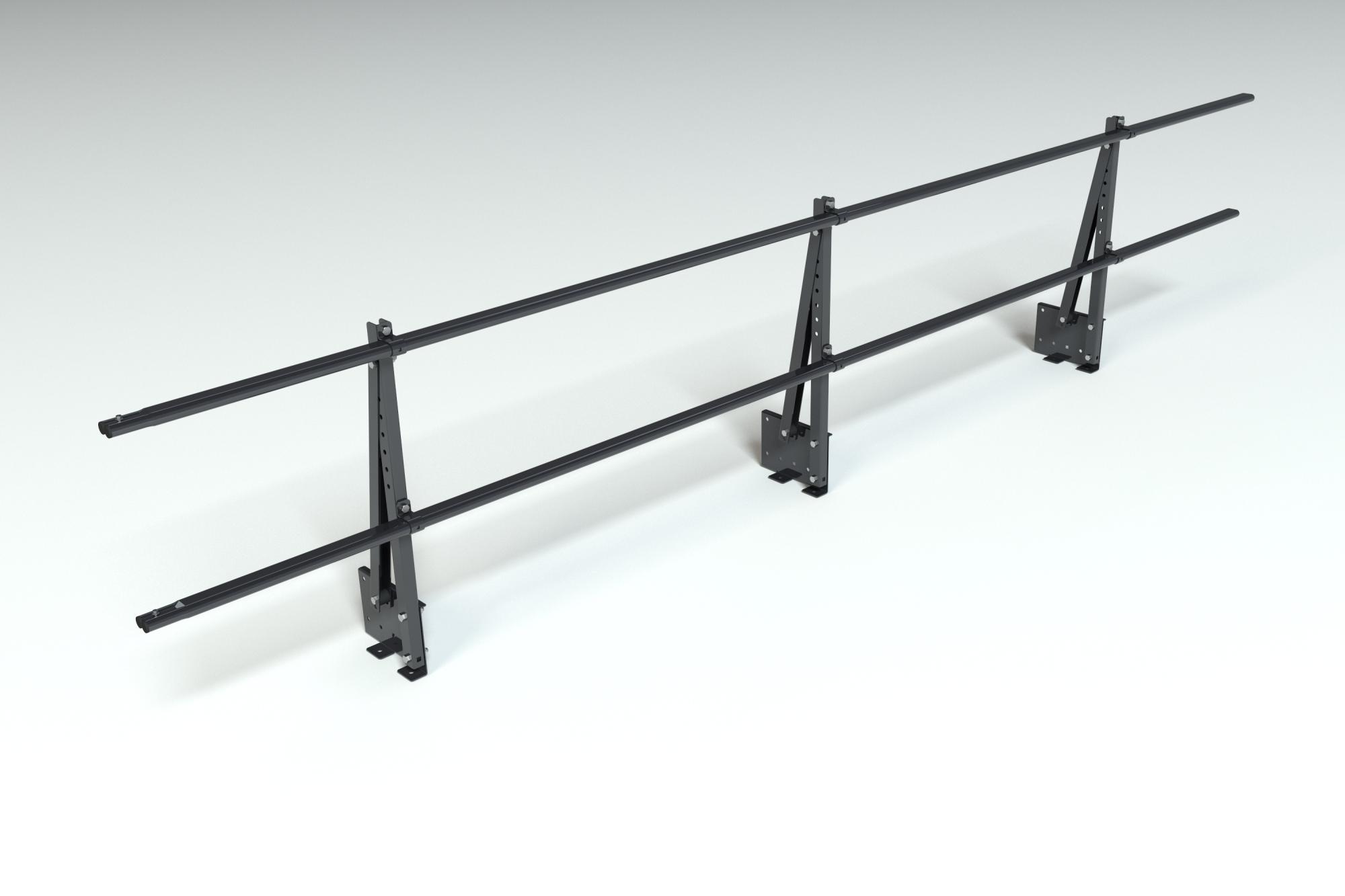

Ограждение кровельное на парапет Roofsystems Elite, H=600 мм RAL 9005, L=3000 мм

Элементы безопасности кровли серии ELITE предназначены для установки на зданиях среднего уровня безопасности, а также при строительстве объектов с ограниченным бюджетом. Основным материалом серии являются листовой прокат толщиной 1,8 мм и плоскоовальные трубы из холоднокатаного металла сечением 40х20 мм.

Предназначены для применения в строительстве в 1-5 снеговых районах, на удалении от прибрежных морских зон.

1. Толщина стенки трубы – 0,9-1,1мм по ГОСТ 844-68.
2. Толщина материала кронштейна и крепления – 1,8мм.
3. Материал Кронштейна и крепления – сталь х/к марки 08пс ГОСТ 16523-97.
4. Рекомендуемый шаг между опорами – не более 1000мм.
5. Покрытие – краска порошковая полиэфирная для наружных работ. Толщина покрытия – 65мкм.
6. Вес изделия – 9,380 кг.

Ограждение на крыше

Ограждение на крыше, особенно на фальцевой кровле, представляет собой не просто декоративный или второстепенный элемент, а полноценную систему безопасности, которая обязана соответствовать строгим требованиям российских нормативов. Металлическая кровля с фальцевым соединением отличается идеально гладкой поверхностью, минимальным количеством крепежных отверстий и высоким риском скольжения, особенно в зимний период или во время дождя. Именно поэтому наличие правильно смонтированного ограждения становится критически важным фактором при эксплуатации здания любого назначения, будь то многоквартирный дом, торговый центр, складской комплекс или частный коттедж с эксплуатируемой кровлей.

Конструкция ограждения для фальцевой кровли существенно отличается от решений, применяемых на профнастиле или металлочерепице. Здесь нельзя использовать обычные саморезы, прошивающие лист, потому что каждое лишнее отверстие нарушает герметичность замка и провоцирует протечки в будущем. Производители, специализирующиеся именно на фальцевых системах, разработали специальные безпрокольные крепления, которые фиксируются непосредственно на фальцевый шов при помощи обжимных хомутов или специальных прижимных пластин. Такой способ позволяет сохранить абсолютную водонепроницаемость кровельного покрытия и при этом обеспечить надежность крепления ограждения, рассчитанную на серьезные нагрузки.

Высота ограждения регламентируется СП 17.13330.2017 «Кровли» и ГОСТ 25772-2021. Для кровель с парапетом высотой менее 600 мм ограждение должно быть не ниже 600 мм, а при отсутствии парапета или его недостаточной высоте – не менее 1200 мм от уровня кровли до верхней горизонтальной перекладины. При этом расстояние между вертикальными стойками не должно превышать 900–1000 мм, а между горизонтальными ригелями – 300–400 мм в свету, чтобы исключить возможность пролезания ребенка. Все эти размеры проверяются приемочной комиссией и фиксируются в акте освидетельствования скрытых работ.

Материалом для ограждений на фальцевой кровле чаще всего служит оцинкованная сталь с полимерным покрытием в цвет кровли или нержавеющая сталь марки AISI 430 и выше. Толщина металла стоек и ригелей обычно составляет 1,5–2 мм, а труб для горизонтальных элементов – диаметром 25–40 мм с толщиной стенки не менее 1,2 мм. Покрытие выбирается того же класса, что и сама кровля – чаще всего это полиэстер, пурал, PVDF или призма, чтобы через несколько лет ограждение не выделялось ржавыми подтеками на идеально ровном фальцевом полотне.

Особое внимание уделяется снегозадержанию и совместимости систем. Фальцевая кровля обладает крайне низким коэффициентом трения, поэтому мощные пластовые сходы снега представляют реальную угрозу как для самого ограждения, так и для людей внизу. Правильно спроектированное ограждение безопасности всегда монтируется вместе с трубчатыми или решетчатыми снегозадержателями, расположенными чуть ниже по скату. При этом нагрузка от задержанного снега передается на те же фальцевые хомуты, что и нагрузка от ограждения, поэтому расчет прочности проводится комплексно, с учетом максимальной снеговой нагрузки для конкретного региона.

Монтаж начинается с разметки мест установки опорных стоек. Расстояние от карнизного свеса до первой стойки не должно превышать 900 мм, а от конька до последней – 300–500 мм. Каждую стойку фиксируют минимум двумя хомутами на двойной стоячий фальц, затягивая болты динамометрическим ключом с точно заданным моментом, чтобы не деформировать шов. После установки всех стоек навешиваются горизонтальные ригели, которые соединяются со стойками через специальные кронштейны или привариваются в заводских условиях. Финальный этап – установка заглушек, декоративных колпаков и, при необходимости, переходных мостиков или лестниц для безопасного выхода на кровлю.

Эксплуатация ограждения требует периодического контроля. Раз в год, лучше весной после схода снега, необходимо проверять затяжку всех болтовых соединений, осматривать покрытие на предмет сколов и царапин, очищать дренажные отверстия в нижних ригелях от грязи и листвы. При обнаружении коррозии поврежденное место зачищается, грунтуется и подкрашивается ремонтной эмалью в цвет. Особое внимание уделяется местам примыкания к парапетам и вентшахтам – там чаще всего скапливается влага и начинается разрушение защитного слоя.

Для эксплуатируемых кровель, где устраиваются террасы, зоны отдыха или даже небольшие сады, применяются усиленные конструкции с заполнением из закаленного стекла или стальных тросов. Такие решения выглядят легче и современнее, пропускают больше света, но при этом полностью соответствуют требованиям по прочности. Стеклянные панели крепятся через точечные кронштейны к усиленным стойкам, а тросовое заполнение натягивается с усилием до 300–400 кг на каждый трос, что делает пролет практически неуязвимым для случайного воздействия.

Отдельная категория – временные ограждения, которые устанавливаются на период проведения ремонтных или монтажных работ. Они отличаются быстросъемной конструкцией, меньшей высотой (не менее 1100 мм) и обязательным наличием бортовой доски высотой 150 мм по нижнему краю. После завершения работ такие ограждения демонтируются без следов на кровельном покрытии, поскольку крепятся теми же безпрокольными хомутами.

Выбор конкретной модели зависит от множества факторов: уклона кровли, снегового района, ветровой нагрузки, наличия парапета, архитектурного решения здания и, конечно, бюджета. Некоторые производители предлагают модульные системы, которые можно собрать непосредственно на объекте из готовых элементов, другие изготавливают ограждение полностью под размер в заводских условиях с последующей доставкой крупногабаритными секциями. Второй вариант дороже, но гарантирует идеальную геометрию и отсутствие ошибок при сборке.

Правильно спроектированное и профессионально смонтированное ограждение на фальцевой кровле служит десятилетиями, не требуя серьезного вмешательства. Оно не только выполняет свою прямую функцию – предотвращает падение людей с высоты, но и защищает саму кровлю от повреждений при проведении сервисных работ, становится частью общего архитектурного облика здания и, что немаловажно, позволяет без проблем пройти любую проверку надзорных органов. Качественное ограждение – это не статья дополнительных расходов, а обязательная инвестиция в безопасность и долговечность всей кровельной системы.
