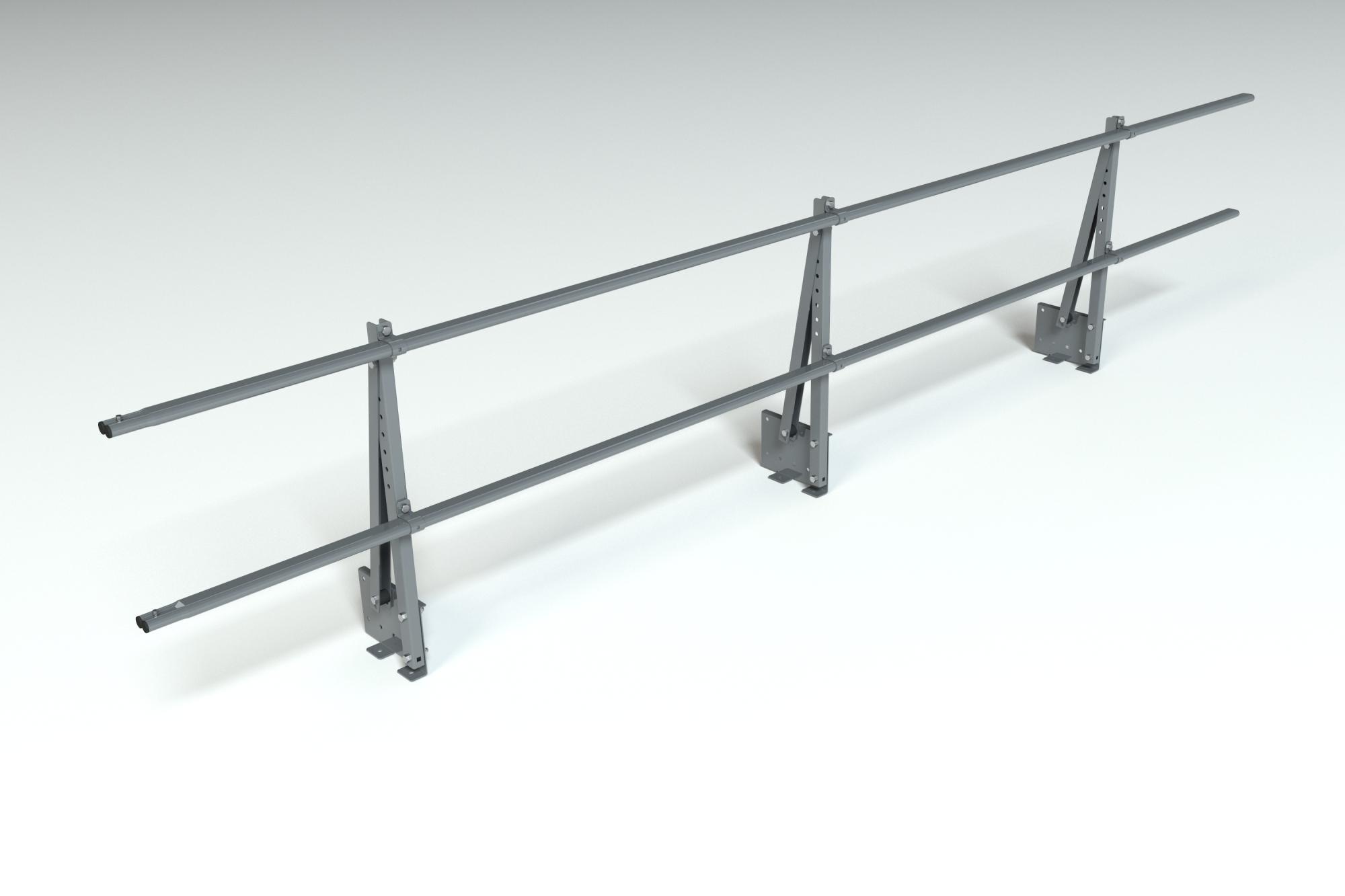

Ограждение кровельное на парапет Roofsystems Elite, H=600 мм RAL 7004, L=3000 мм

Элементы безопасности кровли серии ELITE предназначены для установки на зданиях среднего уровня безопасности, а также при строительстве объектов с ограниченным бюджетом. Основным материалом серии являются листовой прокат толщиной 1,8 мм и плоскоовальные трубы из холоднокатаного металла сечением 40х20 мм.

Предназначены для применения в строительстве в 1-5 снеговых районах, на удалении от прибрежных морских зон.

1. Толщина стенки трубы – 0,9-1,1мм по ГОСТ 844-68.
2. Толщина материала кронштейна и крепления – 1,8мм.
3. Материал Кронштейна и крепления – сталь х/к марки 08пс ГОСТ 16523-97.
4. Рекомендуемый шаг между опорами – не более 1000мм.
5. Покрытие – краска порошковая полиэфирная для наружных работ. Толщина покрытия – 65мкм.
6. Вес изделия – 9,380 кг.

Ограждение плоской кровли

Ограждение плоской кровли представляет собой обязательный элемент безопасности любой эксплуатируемой или неэксплуатируемой плоской крыши высотного или малоэтажного здания. Российские нормы, в первую очередь СП 17.13330.2017 «Кровли» и ГОСТ 25772-88 «Ограждения кровель стальные», прямо требуют установки ограждений на всех кровлях с уклоном до 12 % и высотой здания от карниза до земли более 7 метров, а при наличии парапета высотой менее 600 мм ограждение устанавливается независимо от высоты здания, если кровля используется для выхода людей. Даже на технических кровлях, где обслуживание проводится редко, отсутствие ограждения считается грубым нарушением и влечет штрафы при проверке Ростехнадзора или жилищной инспекции.

Конструктивно ограждение состоит из вертикальных стоек, горизонтальных ригелей и, при необходимости, бортового элемента или отбойника в нижней части. Стойки крепятся либо на парапет, либо непосредственно к кровельному пирогу через специальные основания, которые не нарушают гидроизоляционный ковер. Наиболее надежный способ крепления на фальцевую кровлю из листовой или рулонной стали, меди, титан-цинка осуществляется через прижимные пластины или фланцы с герметизацией каждого места крепления бутил-каучуковыми уплотнителями и кровельными герметиками. Такой подход полностью исключает протечки даже при многолетней эксплуатации в условиях московского климата с его резкими перепадами температур и обильными осадками.

Высота ограждения по действующим нормам составляет не менее 1100 мм от уровня кровли до верхней кромки верхнего ригеля, а при наличии эксплуатируемой кровли с регулярным пребыванием людей высота увеличивается до 1200 мм. Расстояние между стойками не должно превышать 1200 мм, а между горизонтальными элементами 300–350 мм для детей и 100–110 мм в нижней зоне, чтобы исключить возможность перелезания или падения. Все элементы выполняются из черной или оцинкованной стали с последующим порошковым окрашиванием в любой цвет по таблице RAL, что позволяет вписать ограждение в архитектурный облик здания и сохранить единый стиль фасада.

Особое внимание уделяется испытаниям готовых конструкций. Каждое ограждение, устанавливаемое на объектах в Москве и Московской области, проходит статические и динамические нагрузочные тесты на нагрузку 300 кг/м горизонтально и 70 кг точечно в любой точке конструкции. Протоколы испытаний выдаются аккредитованными лабораториями и прикладываются к исполнительной документации, что особенно важно при сдаче объекта в эксплуатацию и получении заключения о соответствии ЗОС. Без таких документов здание просто не примут в эксплуатацию, особенно если речь идет о жилых комплексах, торговых центрах или офисных зданиях класса А.

На фальцевых кровлях, где гидроизоляция выполнена из картин с двойным стоячим фальцем, монтаж ограждения требует особой аккуратности. Специалисты используют только безсквозное крепление через кляммеры и прижимные лапы, которые фиксируются на фальцевом гребне без единого отверстия в кровельном металле. Такой метод полностью сохраняет герметичность кровли на весь срок службы, который у качественной фальцевой меди или титан-цинка достигает 100 и более лет. При этом стоимость ограждения с безсквозным креплением оказывается лишь на 10–15 % выше обычного, но экономия на будущих ремонтах протечек многократно окупает разницу.

Для эксплуатируемых кровель с озеленением, террасами, кафе или зонами отдыха часто применяют комбинированные ограждения из стали и закаленного триплекса или нержавеющих тросов. Стальные стойки обеспечивают требуемую прочность и соответствие нормам, а заполнение из стекла или тросов создает ощущение легкости и не перекрывает вид на город. Такие решения особенно популярны на пентхаусах и премиальных жилых комплексах в центре Москвы, где каждый квадратный метр кровли используется максимально эффективно, а эстетика играет не меньшую роль, чем безопасность.

Отдельная категория временные ограждения, которые устанавливаются на период ремонтных или строительных работ. Они собираются из модульных секций на быстросъемных хомутах и могут быть демонтированы сразу после завершения работ. Несмотря на временный характер, такие конструкции также проходят испытания и обеспечивают полную безопасность рабочих на высоте. После демонтажа их можно использовать повторно на других объектах, что существенно снижает затраты застройщика.

Монтаж ограждения на готовую кровлю требует обязательного участия кровельщиков, знакомых с особенностями конкретного кровельного покрытия. Попытки установить ограждение силами обычных высотников без опыта работы с фальцевыми кровлями почти всегда заканчиваются повреждением гидроизоляции и последующими протечками. Именно поэтому компании, специализирующиеся одновременно и на фальцевых кровлях, и на кровельных ограждениях, предлагают комплексный подход от проектирования до сдачи под ключ с гарантией на отсутствие протечек в местах крепления в течение 10–15 лет.

При выборе ограждения заказчики часто сталкиваются с предложениями дешевых конструкций из тонкой трубы без антикоррозионной защиты и с упрощенным креплением на саморезах прямо через кровельный металл. Такие решения могут пройти первичную приемку, но уже через 2–3 года покрываются ржавчиной, теряют жесткость и требуют полной замены. Качественное ограждение из трубы 40×40 мм с толщиной стенки 2 мм и порошковой окраской служит 30–50 лет без какого-либо обслуживания, кроме периодической мойки от городской пыли.

Важным моментом остается совместимость ограждения с системой молниезащиты и снегозадержания. Стойки ограждения часто используются как точки крепления молниеприемной сетки или тросовых молниеотводов, что позволяет сократить количество дополнительных элементов на кровле. Снегозадержатели трубчатого типа монтируются на тех же прижимных лапах, что и ограждение, создавая единую систему безопасности зимой и летом.

На практике заказчики получают полный комплект документации: рабочий проект с расчетом нагрузок, сертификаты на материалы, протоколы испытаний, акт скрытых работ по герметизации каждого крепления и гарантию на весь комплекс. Такой подход полностью снимает вопросы со стороны контролирующих органов и дает уверенность в том, что кровля останется сухой, а люди на ней в безопасности на протяжении десятилетий эксплуатации.

Ограждение плоской кровли это не просто формальное требование норм, а полноценная инженерная система, которая должна проектироваться и монтироваться одновременно с самой кровлей, особенно если речь идет о сложных фальцевых покрытиях из меди, титан-цинка или нержавейки. Только в этом случае достигается идеальное сочетание безопасности, долговечности и эстетики, которое и отличает качественные московские кровли от обычных.
