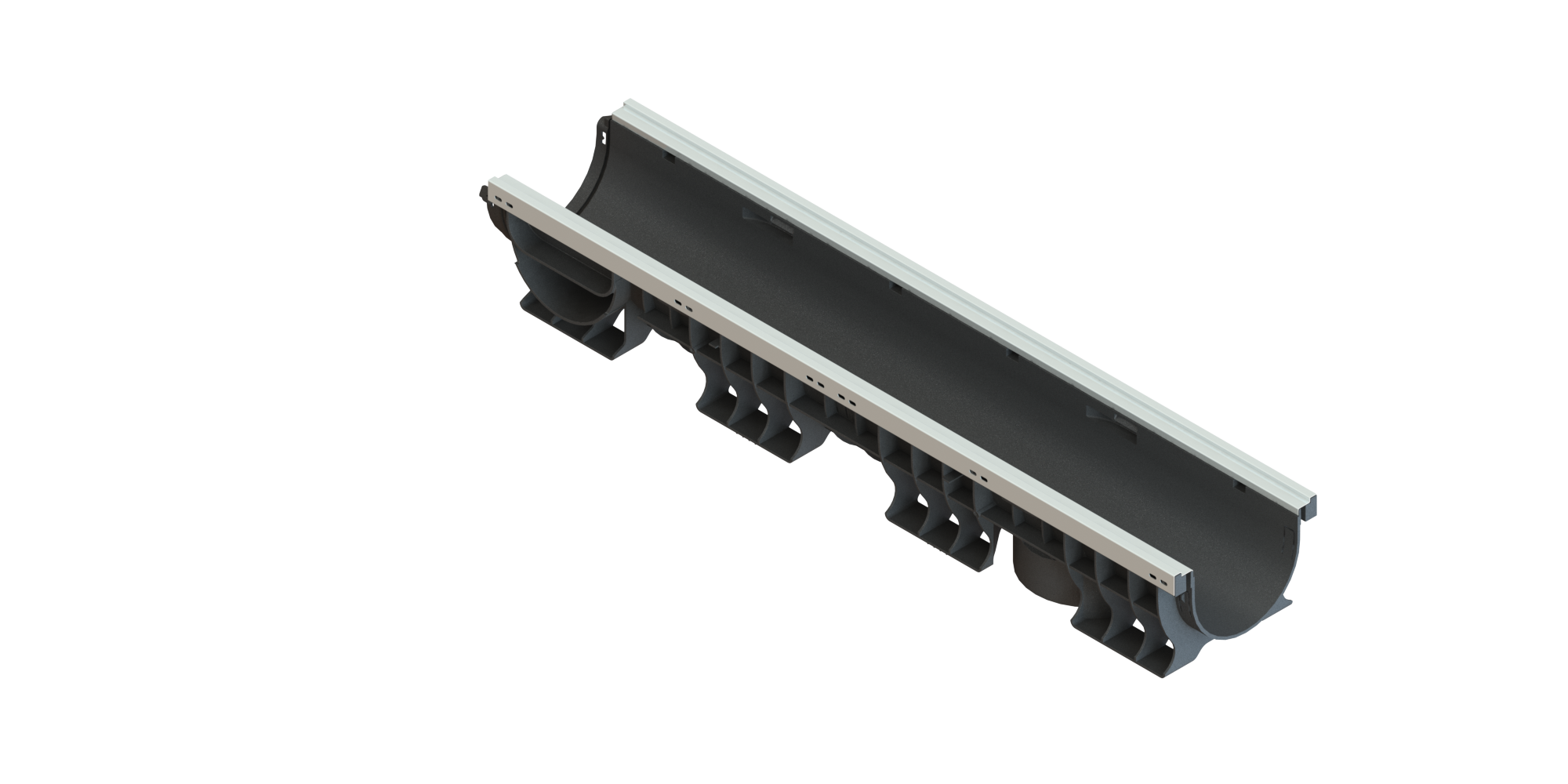

Лоток водоотводный Standartpark, PolyMax Basic, DN150, h151, усиленный арт: 8207-М

Лоток водоотводный PolyMax Basic ЛВ-15.21.15-ПП пластиковый усиленный

Преимущества модернизированной линейки PolyMax Basic DN150:

1. Герметизациция монтажного стыка

   Для герметизации стыка имеется специальный паз для прокладки герметика или уплотнительного шнура Ø5мм. Так же имеется специальная защелка, которая предотвращает смещение лотка в вертикальном направлении и обеспечивает плотное прилегание поверхностей лотков и герметика.


2. Стыковка (фиксация) лотков

   Конструкция изделия позволяет легко стыковать лотки в непрерывную линию. Изделие оборудовано тремя типами замков, работающими одновременно.

   1. Боковая пружинистая защелка
   2. Нижняя защелка
   3. Направляющая опорной стенки
3. Фиксация лотков в продольном и вертикальном направлении

   Боковая защелка обладает пружинным эффектом, что позволяет стыковать комплекты, не разбирая их.
   Так же она обеспечивает правильное позиционирование лотка относительно продольной и вертикальной осей. Особая конструкция защелки обеспечивает отсутствие сквозных зазоров при усадке изделия по длине не более 4%.



   Нижняя защелка работает аналогично боковой защелке.


4. Фиксация стенок лотка в поперечном направлении

   Направляющая стенки обеспечивает правильную стыковку стенок лотка защищает от поперечных смещений.


5. Подключение лотков под углом 90°

   Наличие боковых отводов обеспечивает возможность подключения лотков под углом 90°.
   Благодаря конструктивным особенностям лотка боковое подключение осуществляется без зазоров с возможностью герметизации монтажного шва.

   Примыкание лотка осуществляется без дополнительных вырезов.


6. Правила складирования

   Ребра в основе опорных лап препятствуют сдвигу лотка в продольном и поперечном направлении, что в свою очередь обеспечивает качественное складирование и транспортирование продукции.

   Ребра на боковых стенках препятствуют сдвигу лотка в продольном направлении, что в свою очередь обеспечивает качественное складирование (лотки становятся в ряд плотно, без зазоров) и транспортирование продукции.


7. Правила монтажа

   Разнонаправленные ребра в основании опорных лап предотвращают скольжение лотков при монтаже по выравнивающему слою бетонной смеси.


8. Методы креплений

   На каждой опорной стенке имеется по 4 зоны креплений. На каждой зоне креплений имеются:

   1. специальные пазы для позиционирования решеток водоприемных;
   2. отверстия под самонарезные винты М5;
   3. отверстия под крепление болт-гайка;
   4. дополнительно для крепления болт-гайка с внешней стороны стенки лотка имеется карман, предназначенный для расположения в нем гайки;
   5. паз для планки центрального крепежа;
   6. на каждой опорной стенке имеется по два паза для использования заневоливающих скоб.

9. Применение половины лотка

   Для удобства монтажа линий не кратных 1000мм предусмотрена возможность распила лотка на две части длинной 500мм. При использовании половины лотка остаются все возможности крепления, позиционирования, герметизации.
